过滤器

大野（南通）机械设备有限公司可根据客户工艺要求订制以下全套过滤器设备

T型管道过滤器

　　过滤器是从流体中分离固体颗粒杂质，提高产品纯度，保护设备 ( 压缩机、泵、仪表等 ) 安全工作的产品。
　　大野（南通）机械设备有限公司生产的系列过滤器其强度和密封试验执行中国 HGJ532-91系列标准。
　　其种类有Y型、T型、锥型、篮式、罐型等。
　　接管形式有对焊连接、法兰连接和丝口连接。
　　壳体材质有碳钢、铸钢、各种牌号的不锈钢等。

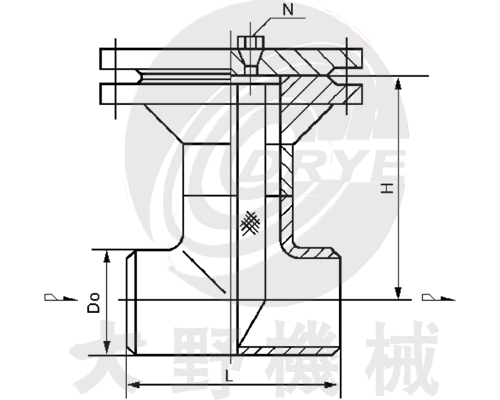

T型对焊连接直通式过滤器（DGTI-W型）

公称直径 DN	D₀		L	H	管塞 N
公称直径 DN	系列A	系列B	L	H	管塞 N
50	60.3	57	128	175	RC3/8
65	76.1	76	152	195
80	88.9	89	172	210
100	114.3	108	210	230
125	139.7	133	248	310
150	168.3	159	286	335	RC3/4
200	219.1	219	356	400	RC3/4
250	273	273	432	450	M20x1.5
300	323.9	325	508	535
350	355.6	377	558	580
400	406.4	426	610	640

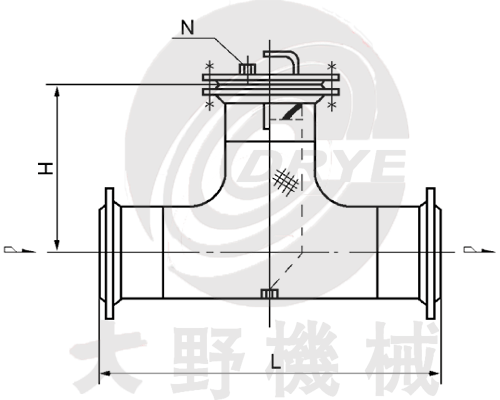

T型法兰连接直通式过滤器（DGTI-F型）

公称直径DN	安装尺寸MM		管塞N
公称直径DN	L	H	管塞N
50	230	170	RC3/8
65	260	170
80	290	180
100	350	200
125	390	230
150	435	250	RC3/4
200	540	310	RC3/4
250	640	370	M20x1.5
300	745	425
350	800	460
400	900	520

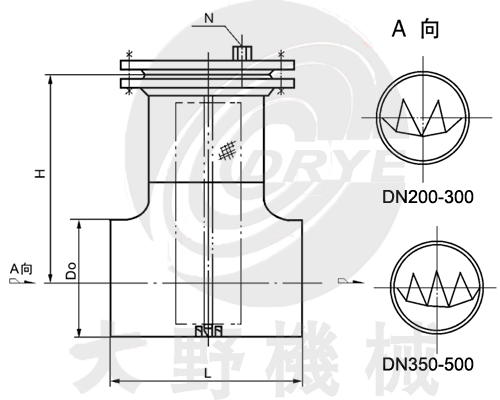

T型对焊连接折叠直通式过滤器（DGTMI-W型）

公称直径 DN	D₀		L	H	管塞 N
公称直径 DN	系列A	系列B	L	H	管塞 N
200	219.1	219	356	380	M20x1.5
250	273	273	432	520
300	323.9	325	508	580
350	355.6	377	558	700
400	406.4	426	610	760
500	508	529	763	920

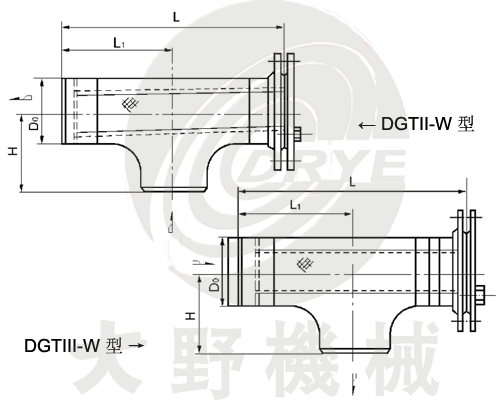

T型对焊连接正折流式过滤器（DGTII-W型）

T型对焊连接反折流式过滤器（DGTIII-W型）

公称直径 DN	D₀		L	H	L1	管塞 N
公称直径 DN	系列A	系列B	L	H	L1	管塞 N
50	60.3	57	300	64	165	RC3/8
65	76.1	76	340	76	185
80	88.9	89	370	86	195
100	114.3	108	425	105	220
125	139.7	133	465	124	240
150	168.3	159	520	143	270	RC3/4
200	219.1	219	630	178	320	RC3/4
250	273	273	740	216	370	M20x1.5
300	323.9	325	845	254	420
350	355.6	377	910	279	450
400	406.4	426	1040	305	520

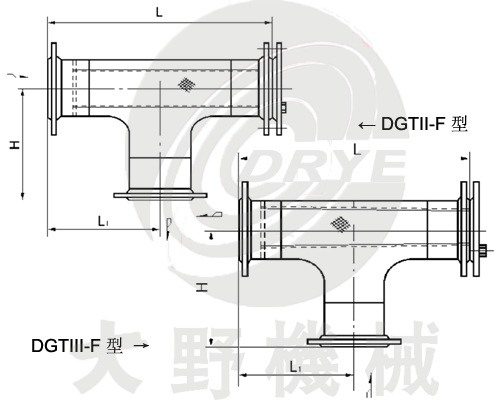

T型法兰连接正折流式过滤器（DGTII-F型）

T型法兰连接反折流式过滤器（DGTIII-F型）

公称直径 DN	L	H	L1	管塞 N
50	300	165	165	RC3/8
65	340	185	185
80	370	195	195
100	425	220	220
125	465	240	240
150	520	270	270	RC3/4
200	630	320	320	RC3/4
250	740	370	370	M20x1.5
300	845	420	420
350	910	450	450
400	1040	520	520
